Konfigurasi ATMEGA 16
Gambar 1 Konfigurasi pin ATMEGA 16 Konfigurasi pin ATMEGA16 dengan kemasan 40 pin DIP ( Dual in Line Package ) dapat dilihat pada gambar 1. Dari gambar di atas dapat dijelaskan fungsi dari masing-masing pin ATMEGA16 sebagai berikut : 1. Vcc merupakan pin yang berfungsi sebagai masukan catu daya 2. Gnd merupakan pin ground 3. Port A (PA0 s/d PA7) merupakan pin input/output dua arah dan pin masukan ADC 4. Port B (PB0 s/d PB7) merupakan pin input/output dua arah dan pin fungsi khusus

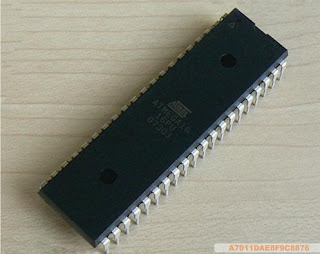

AT Mega 16
AVR merupakan seri mikrokontroler CMOS 8-bit buatan Atmel, berbasis arsitektur RISC (Reduced Instruction Set Computer). Hampir semua instruksi dieksekusi dalam satu siklus clock. AVR mempunyai 32 register general-purpose, timer/counter fleksibel dengan mode compare, interrupt i nternal dan eksternal, serial UART, programmable Watchdog Timer, dan mode power saving, ADC dan PWM internal. AVR juga mempunyai In-System Programmable Flash on-chip yang mengijinkan memori program untuk diprogram ulang dalam sistem menggunakan hubungan serial SPI ATMega16. Fitur-fitur yang dimiliki ATmega16 sebagai berikut : 1. mikrokontroler AVR 8 bit yang memiliki kemampuan tinggi dengan daya rendah. 2. Arsitektur RISC dengan throughput mencapai 16 MIPS pada frekuensi 16 MHz. 3. Memiliki kapasitas Flash memori 16Kb, EEPROM 512 Byte, dan SRAM 1 Kb. 4. Saluran I/O sebanyak 32 buah yaitu port A, Port B, Port C, dan Port D. 5. CPU yang terdiri atas 32 buah register. 6. Unit interupsi internal dan eksternal. 7. Po...
